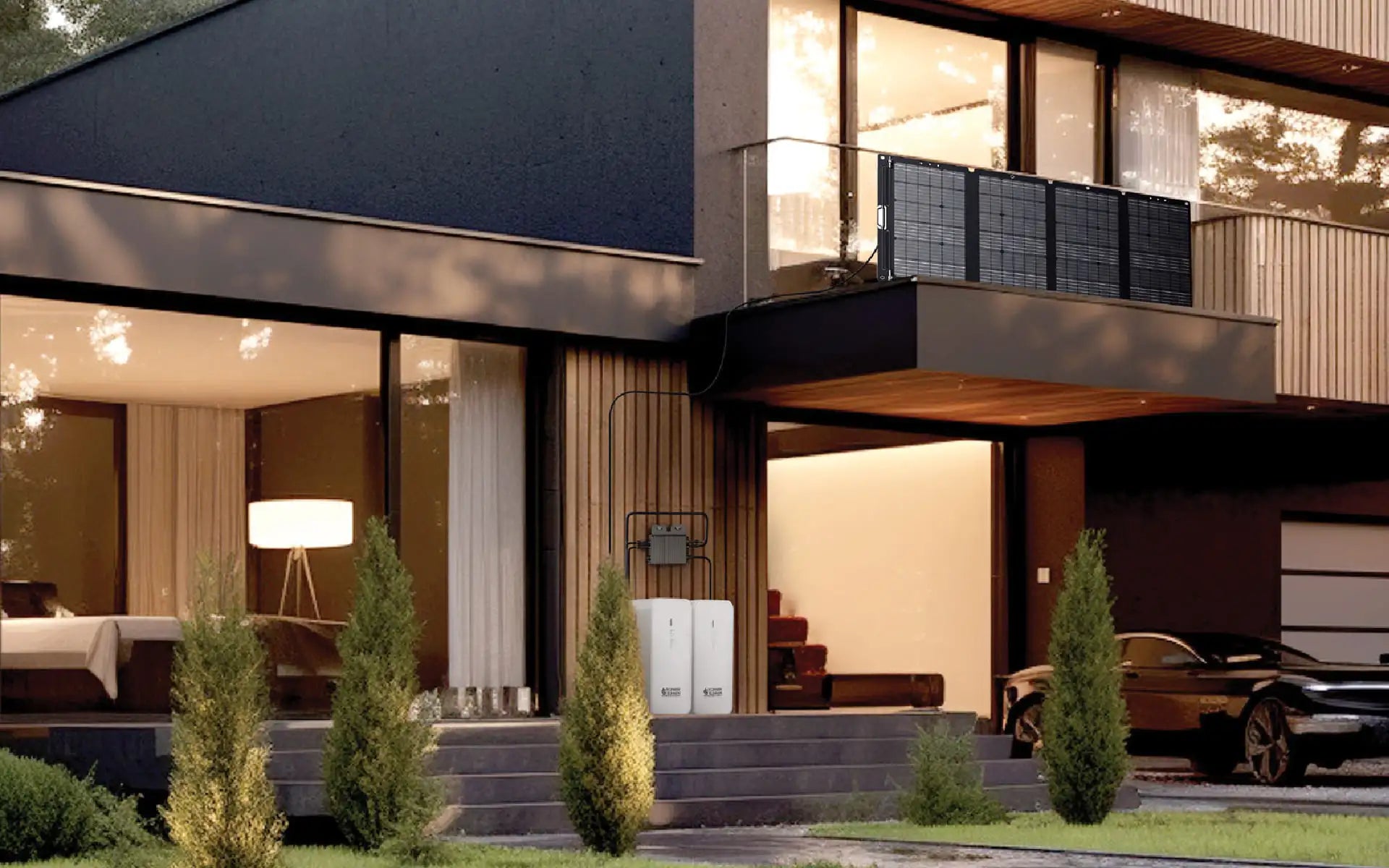

Depozitul de baterii KS 2240BSB dispune de 2 intrări PV separate (2 x MPPT) și 2 ieșiri separate cu gestionarea energiei, făcându-l o extensie ideală pentru sistemul dumneavoastră de energie solară de pe balcon.
Panourile solare sunt conectate individual la fiecare intrare PV a sistemului de stocare a bateriei, iar controlerul MPPT integrat găsește Punctul de Putere Maximă pentru fiecare modul. Acest aspect este deosebit de important dacă modulele au condiții diferite de iradiere solară sau sunt umbrite. Aceasta este o diferență semnificativă comparativ cu sistemele de stocare a bateriilor unde mai multe module solare sunt conectate în paralel sau în serie la același MPPT.
Sunt disponibile, în general, două moduri:
Stocarea bateriei în modul „Încărcare și apoi descărcare” este în principal încărcată pentru a asigura disponibilitatea energiei pentru seară, când consumul de electricitate este ridicat, etc.
Dacă bateria este complet încărcată, energia de la panourile solare este direcționată către ieșirile corespunzătoare.
Dacă energia de la panourile solare nu mai este disponibilă, bateria intră în modul de descărcare și alimentează ieșirile cu puterea setată în „Setările de descărcare”. Fiecare ieșire primește 50% din puterea setată.
Acest proces continuă până când se atinge adâncimea de descărcare (DOD) stabilită.
Odată ce nivelul DOD este atins, ieșirile sunt dezactivate.
Dacă bateria nu ar trebui să se descarce mai mult până a doua zi dimineață (când soarele strălucește din nou), aceasta trece în modul de încărcare.
Stocarea bateriei în modul „Pass through” se încarcă doar atunci când energia de la panourile solare depășește puterea de ieșire setată.
Exemplul 1: Modul "Pass through" este setat, iar puterea de ieșire este setată la 100W:
Cele două intrări PV sunt ocolite până când puterea totală atinge valoarea setată (în acest caz, 100W total, 50W per ieșire). Dacă puterea de intrare depășește puterea de ieșire setată, intrarea PV corespunzătoare comută la încărcarea bateriei + ieșire (corespunzător puterii de ieșire setate, 50% per ieșire). Comutarea poate fi întârziată deoarece software-ul lucrează cu valori medii.
În imaginea 3 de la stânga, 90W provin de la PV1, iar 50W suplimentari (jumătate din cei 100W setați) provin de la PV2. Puterea rămasă de la PV2 (aproximativ 200W) este stocată în baterie. În imaginea 4 de la stânga, 50W (50% din puterea de ieșire setată) provin atât de la PV1, cât și de la PV2, iar restul este stocat în baterie.
Puterea de ieșire setată este întotdeauna împărțită egal între cele două ieșiri, cu 50% alocată fiecăreia. Dacă este utilizată doar o singură ieșire, doar 50% din puterea setată va fi disponibilă, cu excepția cazului în care intrarea PV este ocolită.
În modul „Pass through”, doar intrările PV care sunt conectate la ieșirile corespunzătoare ale micro-invertorului sunt active; altfel, MPPT-ul corespunzător nu poate găsi Punctul de Putere Maximă deoarece îi lipsește sarcina.
Pentru ca ambele intrări PV să fie active doar atunci când o sarcină este conectată la ieșire, recomandăm utilizarea modului „Încărcare și apoi descărcare”. De exemplu, cu 2 x KS 2240BSB, ați putea conecta 3 sau 4 panouri solare, fiecare dintre acestea putând fi gestionat de propriul său MPPT. Acest lucru ar fi necesar dacă doriți să instalați panouri solare pe 3 laturi ale balconului, care ar avea condiții de iradiere diferite.
