Záložní řešení napájení pro vytápění na bázi invertorových generátorů KSB 21iS a KSB 22iS

Generátory elektřiny pro vytápění se staly nedílnou součástí moderních topných systémů. I když je jako zdroj energie používáno palivo na bázi uhlíku, elektřina je potřebná pro ovládání, oběhová čerpadla atd., a je nesmírně důležité správně navrhnout záložní napájení pro takové systémy.

Spotřebiče, jako je plynový kotel, nesmí být napájeny přímo z mobilního (IT systém) nouzového generátoru, protože vytápění vyžaduje TN systém s uzemněným nulovým vodičem.

Topení musí být dodáváno buď jako součást kompletní dodávky domu, nebo prostřednictvím spínacího zařízení speciálně vyrobeného pro topení.

Na našich webových stránkách v informačních materiálech zjistíte, jak můžete napájet vaše topení z nouzového generátoru jako součást domácího napájení.

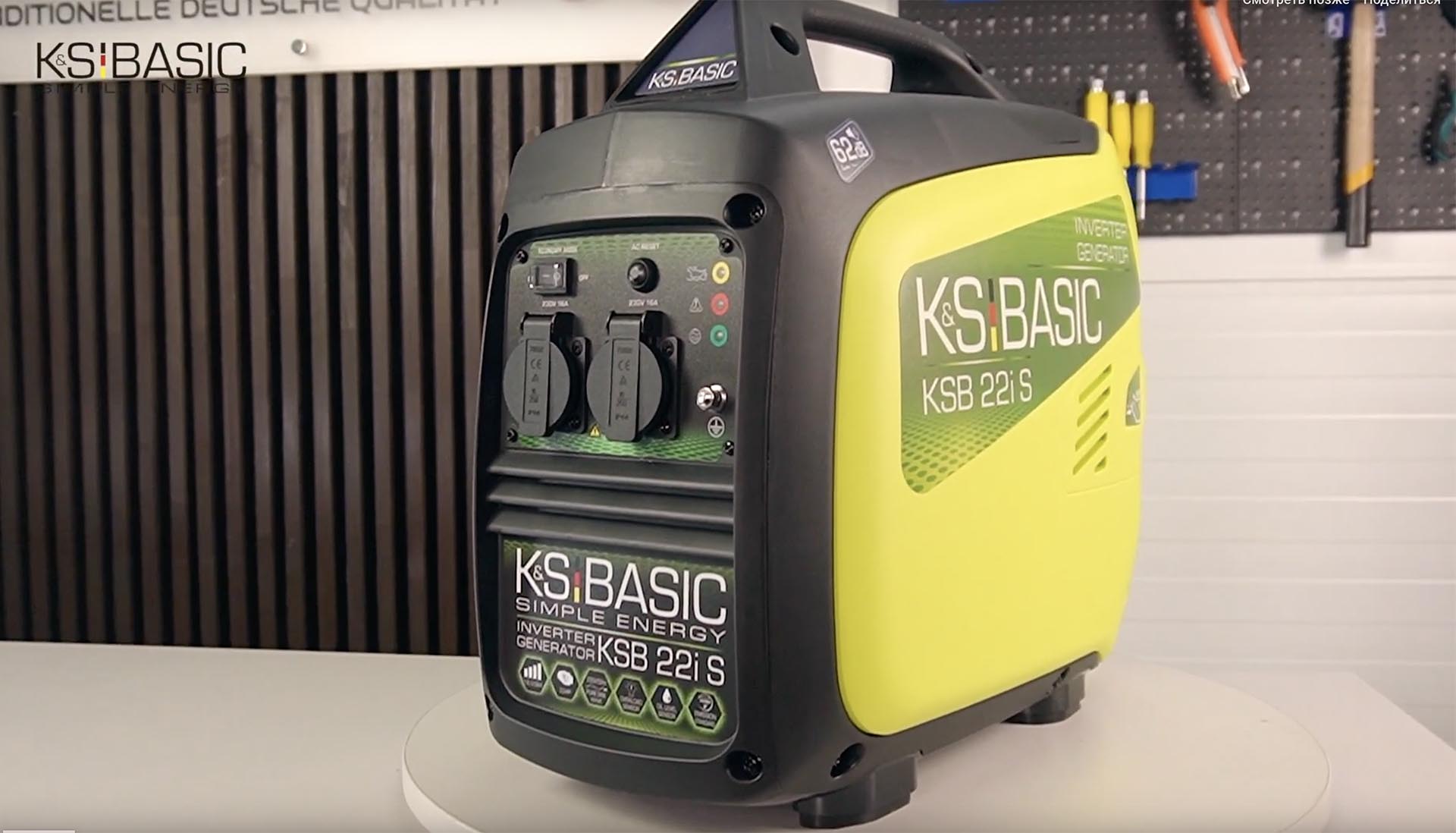

Zde vás budeme informovat, jak můžete chránit své vytápění pomocí KSB 21iS nebo KSB 22iS invertorových generátorů. Jmenovitý výkon 1,8 kW je dostatečný pro plynový kotel včetně oběhových čerpadel, pro standardní solární termální systém atd. To znamená, že váš dům zůstane teplý i přes chlad venku.
Moderní topné systémy mají elektronické řídicí moduly, které obvykle vyžadují napětí ve tvaru čisté sinusové vlny. Toto je obvykle specifikováno výrobcem topných kotlů nebo regulátorem solárního termálního systému.

Pro porovnání napětí (žlutá) a proudu (zelená) při provozu elektronického zařízení z invertorového generátoru (vlevo) a z konvenčního generátoru (vpravo):

Můžete vidět jasné výhody generátorů s invertorovou technologií.

Harmonické zkreslení napětí je jedním z nejdůležitějších parametrů napájecího napětí a je standardizováno pro veřejnou elektrickou síť (THDU ≤ 8 %, každá harmonická/U1 ≤ 5 %), ale nikoli pro záložní generátory. Regulátor napětí v konvenčních generátorech reguluje efektivní hodnotu napětí, ale není schopen řídit tvar napěťové vlny, což může způsobit problémy s nelineárními zátěžemi. Elektroničtí spotřebitelé energie jsou schopni způsobit zkreslení jalového výkonu a harmonických, což může ovlivnit tyto spotřebitele energie samotné. Z tohoto důvodu většina výrobců topných systémů tvrdí, že dodávají vaše zařízení s čistým sinusovým napětím při záložním napájení, jak je běžné ve veřejné síti.

Navzdory nízké ceně generátory KSB 21iS a KSB 22iS dodávají čisté sinusové napětí 230V 50Hz, jsou úsporné (k dispozici je také režim ECONOMY MODE pro menší zátěže) a jsou proto dobrým zdrojem nouzového napájení pro váš topný systém.

Zde je doporučené schéma zapojení:

Kabel až k napájecímu vstupu je považován za výstupní vodič generátoru a systém TN je vytvořen pouze při připojení generátoru. Zástrčku Schuko lze na generátoru otočit, aniž by došlo k výměně fázového a nulového vodiče, protože oba aktivní kontakty v zásuvce Schuko jsou rovnocenné, pokud ani jeden z nich není uzemněn.

Vodiče N a PE z generátoru jsou propojeny za napájecím vstupem na přepínači a připojeny k uzemnění domu. TN systém je vybudován s uzemněným nulovým vodičem na straně generátoru, podobně jako v transformační stanici dodavatele energie.

Provoz generátoru s propojenými vodiči N a PE bez uzemnění je zakázán z důvodů osobní bezpečnosti. Připojovací kabely s propojením mezi N a PE jsou zakázány. Instalace musí být navržena tak, aby ani elektrický laik nemohl udělat chybu, a tento požadavek je splněn v instalaci uvedené výše.

Druhá, volná Schuko zásuvka přijímá uzemněný nulový vodič ihned po připojení první zásuvky k instalaci v domě, protože obě Schuko zásuvky jsou zapojeny paralelně.

Další spotřebič lze napájet z druhé zásuvky generátoru, ale pouze prostřednictvím adaptéru s proudovým chráničem (RCD) pro venkovní použití, jako je ten na obrázku vlevo. Koncové obvody ve venkovních prostorách (systém TN nebo TT) musí být chráněny proudovými chrániči (RCD) s vybavovacím proudem nejvýše 30 mA v souladu s normou DIN VDE 0100-410. Kabel až k napájecímu bodu není chráněn FI spínačem, ten je nastaven až za přepínačem, kde jsou N a PE již vedeny odděleně. Je nezbytné zkontrolovat kabel na možné poškození před provozem a v případě potřeby jej vyměnit.

Zemnící šroub na generátoru musí být připojen k domovnímu uzemňovacímu pásu nebo k vlastnímu uzemnění pomocí flexibilního měděného kabelu o průřezu 6 mm². To chrání před zkratem na rám generátoru, pokud dojde k poruše v PE vodiči v kabelu až k napájecímu vstupu.

Průběh možných zkratových proudů v případě úniku u spotřebitele elektrické energie:

Zkratové proudy v případě úniku v generátoru:

Invertorové generátory KSB 21iS a KSB 22iS mají elektronickou ochranu proti přetížení a zkratu, která může reagovat i na momentální přetížení napěťové vlny a je mnohem citlivější než běžné jističe.

Více informací o použití generátorů Könner&Söhnen naleznete na našich webových stránkách.

Upozornění:

Tyto pokyny lze považovat pouze za doporučení, jsou ilustrativní a musí být přizpůsobeny přesným místním okolnostem a podmínkám během instalace. Samotná instalace by měla být provedena v souladu se všemi normami a předpisy. Nepřebíráme žádnou odpovědnost za nesprávné instalace a jejich následky.
